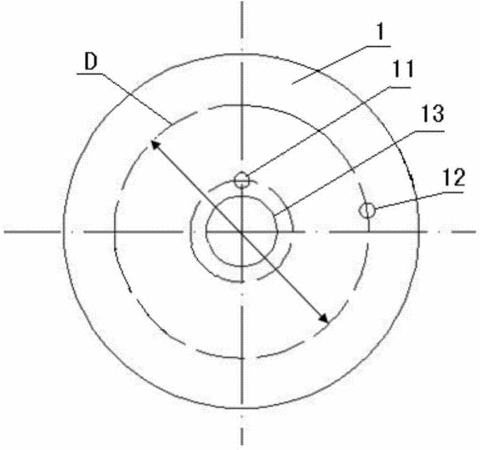

摘要：本發明公開了一種檢測齒輪正時角度的方法及檢具，該方法包括如下步驟：1）提供一種工作臺，在工作臺上分別設有第一圓銷孔及第二圓銷孔，在工作臺上與待檢測齒輪的分度圓的圓周重合的位置處還設有第三圓銷孔；2）將與待檢測齒輪的內孔及鍵槽匹配的內孔定位圓銷及鍵槽定位圓銷分別對應裝入第一圓銷孔及第二圓銷孔內，將檢測圓銷裝入第三圓銷孔內，檢測圓銷的直徑d=E-2r×sinθ，其中，r為待檢測齒輪的分度圓的半徑，E為檢測圓銷與對應的齒側分別相切時的外徑，θ為待檢測齒輪正時角度公差；3)將待檢測齒輪置于工作臺上，如果檢測圓銷能夠落入待檢測齒輪的對應齒槽，待檢測齒輪正時角度即為合格。該方法及檢具可以快速、在線檢測齒輪正時角度，防止漏檢。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人何炳才;鐘建新;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410076450.9
- 申請時間2014年03月04日
- 申請公布號CN103808240A
- 申請公布時間2014年05月21日
- 分類號G01B5/24(2006.01)I;
