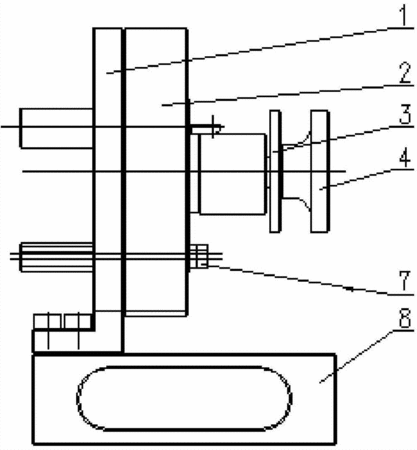

摘要:本發明公開了一種曲軸鏈輪角度位置度檢具。該曲軸鏈輪角度位置度檢具包括:底座;支架;檢具體,其為圓盤狀,一側固定在所述檢具體安裝豎直板上;另一側具有與被測曲軸鏈輪軸孔適配的定位軸,被測曲軸鏈輪穿設在該定位軸上,并通過壓板和鎖緊螺釘鎖緊進行軸向定位;該檢具體還具有貫穿盤面的定位導向孔和定位測量孔;定位銷,其具有與被測曲軸鏈輪的鍵槽適配的定位球頭,該定位銷能夠軸向移動的插設在所述檢具體的定位導向孔內;以及測量銷,其具有與曲軸鏈輪的輪槽適配的測量頭,該測量銷能夠軸向移動的插設在所述檢具體的定位測量孔內。該曲軸鏈輪角度位置度檢具測量過程定位準確,測量快速。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;林超;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510307490.4
- 申請時間2015年06月08日
- 申請公布號CN104848773A
- 申請公布時間2015年08月19日
- 分類號G01B5/24(2006.01)I;
