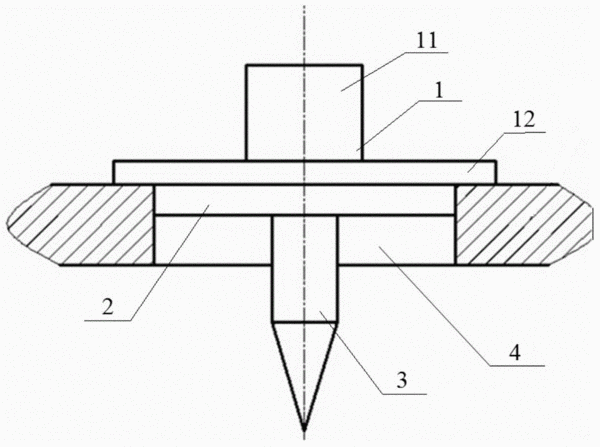

摘要:本實用新型公開了一種柴油機配氣相位的輔助檢測裝置,輔助檢測裝置包括:基座,基座的側面抵接在曲軸的相位傳感器的安裝孔的側面上;定位圓柱,定位圓柱同心地固定在基座的一個側面上,且定位圓柱的直徑小于基座的直徑;定位圓柱安裝在相位傳感器的安裝孔內;指針,指針同心地固定在定位圓柱上。該輔助檢測裝置能快速準確地檢測到柴油機的配氣相位的氣門開啟角,確保柴油機配氣相位檢測的準確性,有效防止了因測量結果誤差較大而導致誤判柴油機配氣相位不合格的現象。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人馮誠;林威;唐濱;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520103428.9
- 申請時間2015年02月12日
- 申請公布號CN204373579U
- 申請公布時間2015年06月03日
- 分類號G01B5/24(2006.01)I;
