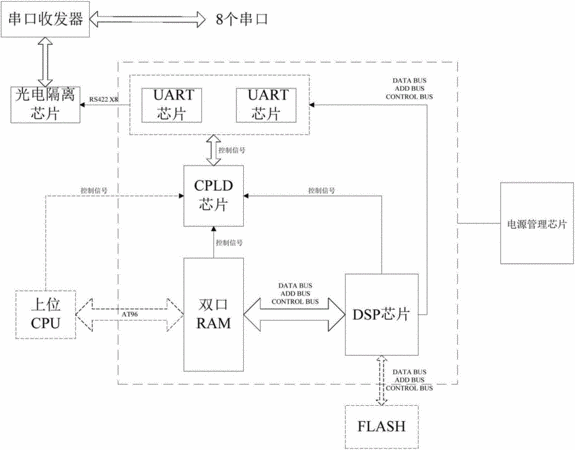

摘要：本實用新型公開了一種串口通信擴展板，包括：雙口RAM、DSP芯片、CPLD芯片、兩個帶四路RS422的UART芯片、光電隔離芯片以及串口收發器；其中：所述雙口RAM的輸入輸出端連DSP；雙口RAM與DSP芯片的控制信號輸出端均連接CPLD；所述CPLD分別連接兩個帶四路RS422的UART芯片，兩個帶四路RS422的UART芯片均連接光電隔離芯片，所述光電隔離芯片連串口收發器；所述DSP芯片還通過數據總線、地址總線及控制總線連接兩個帶四路RS422的UART芯片。該方案通過兩個帶四路RS422的UART芯片來實現串口擴展和協議轉換，擴展的串口數為8個，滿足現場的復雜應用；此外，轉換出的串口數據通過光電隔離芯片后接到串口收發器上，通過數據光電隔離的辦法來解決串口干擾問題，從而提高板卡的穩定性和可靠性。
- 專利類型實用新型
- 申請人北京國正信安系統控制技術有限公司;
- 發明人徐美發;張衛東;王紅如;張世強;
- 地址100094 北京市海淀區永豐產業基地新材料創業大廈B座4層
- 申請號CN201620382949.7
- 申請時間2016年04月28日
- 申請公布號CN205880862U
- 申請公布時間2017年01月11日
- 分類號G06F13/42(2006.01)I;
