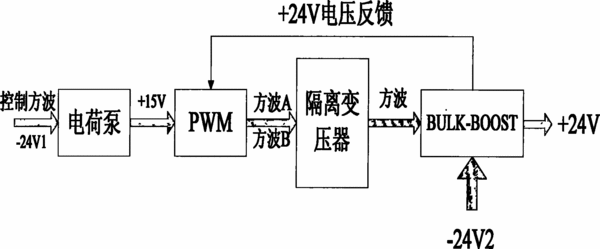

摘要:本實用新型實施例提供了一種故障安全電源模塊,包括電荷泵、脈寬調制電路和升降壓電路,所述電荷泵受控于兩路頻率相同且相位相反的控制信號,當所述控制信號停止或相位達不到要求時,不能產生電源給所述脈寬調制電路供電;所述脈寬調制電路設置有內部關斷功能,當沒有電源給所述脈寬調制電路供電時,所述脈寬調制電路切斷輸出;當所述脈寬調制電路切斷輸出時,所述升降壓電路中的功率開關晶體管MOSFET無法導通,使得該升降壓電路中的儲能電感無法儲能,該故障安全電源模塊就不能輸出電源。通過該模塊一旦發生誤動就可立即關閉電源,避免混電或者粘連而造成設備不能及時斷電導致誤動的危險發生,而且該模塊控制簡單靈活。
- 專利類型實用新型
- 申請人北京國正信安系統控制技術有限公司;
- 發明人徐美發;張衛東;利達文;王紅如;
- 地址100094 北京市海淀區永豐產業基地新材料創業大廈B座4層
- 申請號CN201020292818.2
- 申請時間2010年08月13日
- 申請公布號CN201750339U
- 申請公布時間2011年02月16日
- 分類號H02M3/06(2006.01)I;H02H3/00(2006.01)I;H02H3/24(2006.01)I;
