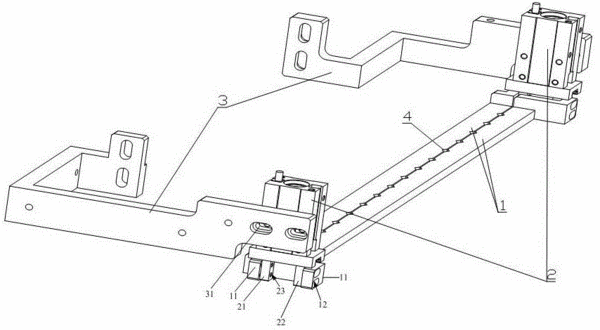

摘要：本實用新型公開了用于校正方形元件的貼裝位置及角度的校正裝置和貼片機。其中，校正裝置包括兩個夾緊校正塊和用于控制兩個夾緊校正塊相對張合的兩個氣動夾；所述夾緊校正塊設置有V形槽，兩夾緊校正塊上的V形槽相對設置形成菱形校正槽；所述氣動夾具有第一活動塊和第二活動模塊；其中一個夾緊校正塊的兩端分別與兩氣動夾的第一活動塊固定，另一個夾緊校正塊的兩端分別與兩氣動夾的第二活動塊固定。本實用新型通過氣動夾控制兩個夾緊校正塊相對夾緊和放松，當貼片機的吸嘴取料時，氣動夾張開，取完料后吸嘴上升，這時氣動夾閉合，通過兩個夾緊校正塊之間形成的菱形槽來校正元件的貼裝位置及角度，使貼裝位置和角度的準確性大大提高。
- 專利類型實用新型
- 申請人深圳市易通自動化設備有限公司;
- 發明人余耀國;
- 地址518103 廣東省深圳市寶安區福永街道大洋開發區福安工業城三期廠房第5棟第一層、第二層北
- 申請號CN201620230249.6
- 申請時間2016年03月24日
- 申請公布號CN205546422U
- 申請公布時間2016年08月31日
- 分類號H05K13/04(2006.01)I;
