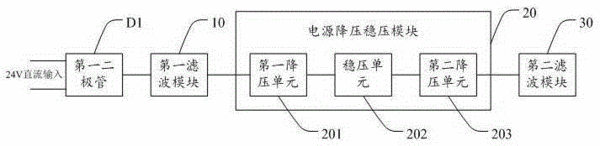

摘要：本實用新型公開了一種貼片機設備的電源電路，包括依次連接的第一二極管、第一濾波模塊、電源降壓穩壓模塊和第二濾波模塊；外部開關電源的輸出電壓經第一二極管整流后，由第一濾波模塊濾波處理，并輸入電源降壓穩壓模塊中；所述電源降壓穩壓模塊先將外部開關電源的輸出電壓降壓轉換為第一電壓，經穩壓處理后輸出穩定的第一電壓，之后將第一電壓進行降壓轉換后輸出第二電壓，經第二濾波模塊進行濾波處理輸出第二電壓，使貼片機設備的可用電壓包括外部開關電源的輸出電壓、第一電壓和第二電壓三種，并且輸出電壓穩定，各電路模塊不受開關電源的不良干擾。
- 專利類型實用新型
- 申請人深圳市易通自動化設備有限公司;
- 發明人余耀國;
- 地址518103 廣東省深圳市寶安區福永街道大洋開發區福安工業城三期廠房第5棟第一層、第二層北
- 申請號CN201521122957.X
- 申請時間2015年12月31日
- 申請公布號CN205453496U
- 申請公布時間2016年08月10日
- 分類號H02M3/08(2006.01)I;H02M1/14(2006.01)I;H02M3/06(2006.01)I;
