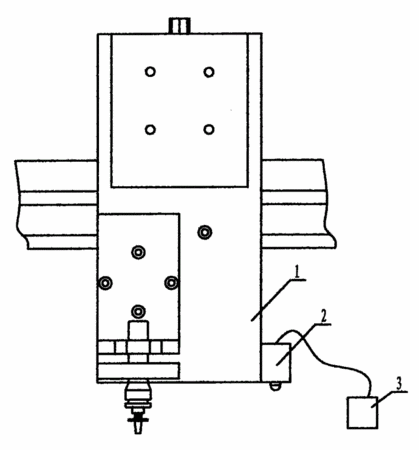

摘要:本實用新型公開了一種用于自動貼片機上的定位裝置,包括一個數據采集器和一個可見光照射器,數據采集器固定在貼片機上,數據采集器與貼片機上的控制中心信號連接,可見光照射器固定在貼裝頭支架上,可見光照射器與數據采集器信號連接。利用可見光照射器對電路板和喂料帶進行位置照射,并通過數據采集器進行信息采集,最后經貼片機控制中心計算得出電路板上焊盤和喂料帶上元器件的空間坐標,實現了自動貼裝過程的準確定位、快速定位。其結構簡單、使用方便,制作成本較低,完全適合在各種自動化電子生產線上使用。
- 專利類型實用新型
- 申請人北京中科同志科技有限公司;
- 發明人趙永先;
- 地址100018 北京市朝陽區金盞鄉長店村蟹島路8-C棟
- 申請號CN201020540376.9
- 申請時間2010年09月21日
- 申請公布號CN201830620U
- 申請公布時間2011年05月11日
- 分類號H05K13/04(2006.01)I;H05K13/08(2006.01)I;
