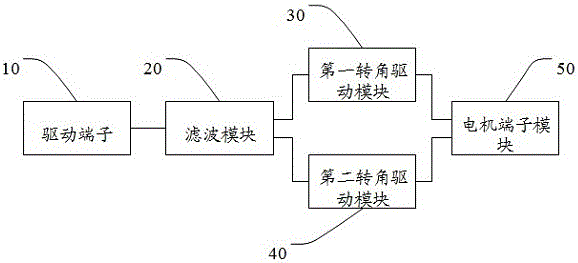

摘要：本實用新型公開了一種貼片機設備的頭部電機控制電路，其包括驅動端子、濾波模塊、第一轉角驅動模塊、第二轉角驅動模塊；所述驅動端子接收的方向信號和脈沖信號經濾波模塊濾波后輸出給第一轉角驅動模塊和第二轉角驅動模塊，由第一轉角驅動模塊和第二轉角驅動模塊輸出驅動信號控制頭部電機的運動狀態，來控制頭部轉角電機對應的吸桿進行旋轉角度運動。完成了通過脈沖和方向控制電路板（或貼片機電腦）控制頭部轉角電機運動的過程，實現了貼片機設備的一個頭部的多個吸桿可以貼裝不同旋轉角度的不同物料的功能。
- 專利類型實用新型
- 申請人深圳市易通自動化設備有限公司;
- 發明人余耀國;
- 地址518103 廣東省深圳市寶安區福永街道大洋開發區福安工業城三期廠房第5棟第一層、第二層北
- 申請號CN201620230239.2
- 申請時間2016年03月24日
- 申請公布號CN205509899U
- 申請公布時間2016年08月24日
- 分類號H02P5/00(2016.01)I;
