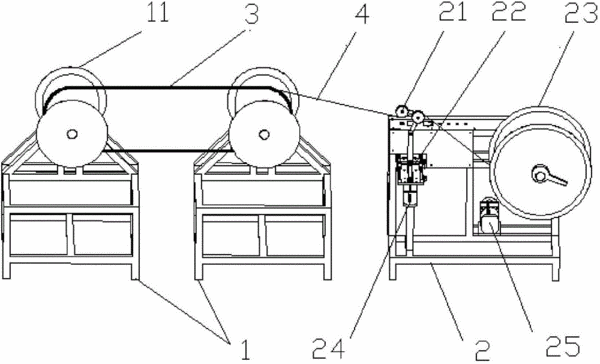

摘要:一種軟燈帶分條裝置,包括用于放置料帶的置物架和對置物架上的料帶進行分條的分條機構,所述置物架包括依次相對放置且能自由轉動的兩個料帶滾筒;所述分條機構包括導軌、導向輪、導向電機、收料卷筒、收料電機,所述導向輪與收料卷筒依次設置在兩個料帶滾筒所在水平線的后段,所述導向輪設置在導軌上并與導向電機通過傳動帶相連,導向電機用于帶動導向輪在導軌上運動,且導軌的導向方向與上述水平線垂直,所述收料電機與收料卷筒相連,用于將料帶分條出細軟燈帶并均勻的收卷在收料卷筒上。本實用新型能實現軟燈帶分條的生產自動化,減少了人工成本,將細軟燈帶收卷在收料卷筒上美觀整齊,且便于后續加工,提高了生產效率。
- 專利類型實用新型
- 申請人深圳市易通自動化設備有限公司;
- 發明人楊建軍;
- 地址518000 廣東省深圳市寶安區福永街道懷德社區翠崗工業五區44棟
- 申請號CN201620795891.9
- 申請時間2016年07月26日
- 申請公布號CN205855541U
- 申請公布時間2017年01月04日
- 分類號B65H35/02(2006.01)I;
