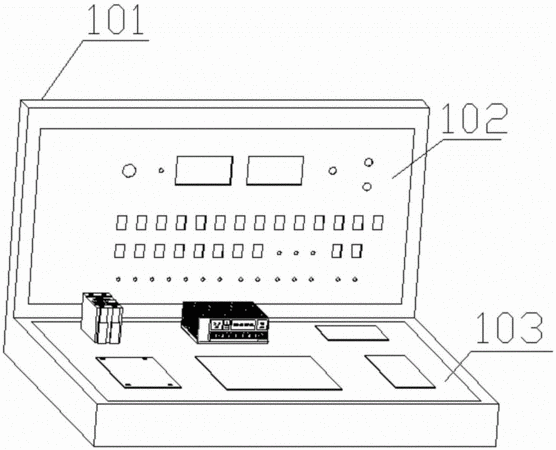

摘要：本實用新型涉及一種集成電路板檢測工裝，包括被檢測板、操作面板、檢測控制板、機柜；所述機柜由立面和水平面兩部分組裝而成，機柜的立面安裝操作面板，機柜的水平面安裝檢測控制板和被檢測板，所述被檢測板通過RS232通訊方式與上位機連接，所述操作面板通過排線與被檢測板連接。所述操作面板控制檢測工裝整個系統啟動與關閉，并對每個檢測端口狀態進行指示；檢測控制板用于被檢測集成電路板安裝及控制整個工裝的供電，被檢測板對被檢測集成電路板的I/O功能、SPI總線功能和I2C功能進行檢測。本實用新型通過檢測控制板的程序邏輯，判斷端口功能是否正常，然后輸出指示燈到操作面板，告知功能驗證情況。
- 專利類型實用新型
- 申請人武漢銳科光纖激光技術股份有限公司;
- 發明人胡燦;李成;谷衡英;
- 地址430074 湖北省武漢市東湖高新區高新大道999號未來科技城
- 申請號CN201520894380.8
- 申請時間2015年11月10日
- 申請公布號CN205139318U
- 申請公布時間2016年04月06日
- 分類號G01R31/28(2006.01)I;
