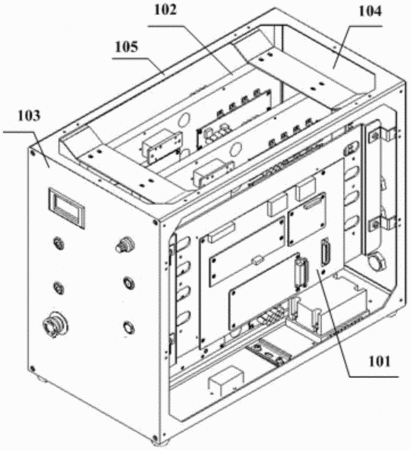

摘要：本實用新型涉及一種激光器光模塊電源測試工裝，包括：控制組件、水冷板、前面板、后面板、機柜；其特征在于：控制組件、水冷板分別裝配在機柜的支架中，且位于機柜側面，前面板、后面板分別安裝在機柜前后兩面上，組成一個整體，所述控制組件通過RS232方式與電腦連接，控制電源輸出電流大小，所述控制組件通過排線與水冷板連接，所述前面板為控制面板，控制光模塊電源工裝整個系統啟動與關閉，并能調節電源輸出電流大小，后面板設有光模塊電源接口、水冷板的進出水接口、電源輸出接口以及監控接口。本實用新型實現了兩個光模塊共24組光學的同時測試，能夠從0‐12A逐步調節電流大小，同時對電源的溫度以及光學出光進行監控。
- 專利類型實用新型
- 申請人武漢銳科光纖激光技術股份有限公司;
- 發明人谷林柱;趙峰;胡燦;
- 地址430074 湖北省武漢市東湖高新區高新大道999號未來科技城
- 申請號CN201521015598.8
- 申請時間2015年12月08日
- 申請公布號CN205209742U
- 申請公布時間2016年05月04日
- 分類號G01M11/00(2006.01)I;
