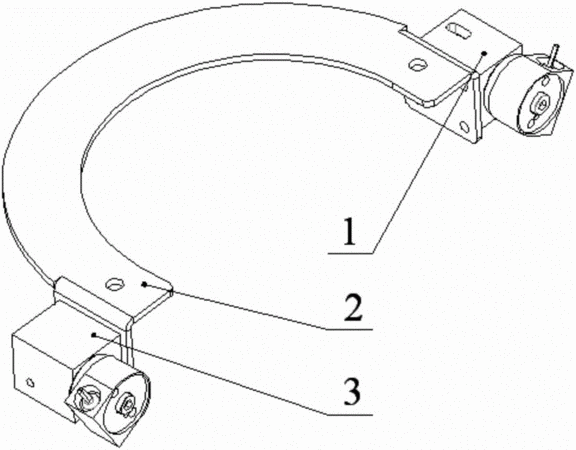

摘要：本實用新型涉及一種激光打標焦點校準裝置，包括基板、兩個紅光調節單元，其特征在于：所述的兩個紅光調節單元對稱固定于基板兩側，所述的紅光調節單元包括固定座、調節軸、調節螺栓、紅光管座、紅光管、壓縮彈簧和孔徑光闌；所述的紅光管座和調節軸通過調節螺栓與固定座連接，且調節軸與固定座滑配，能沿調節螺栓軸線方向滑動，且紅光管座與調節軸滑配，能繞調節軸軸線轉動，所述的壓縮彈簧套于調節螺栓上，位于調節軸和固定座之間，所述的紅光管座設有階梯孔，所述的紅光管固定在階梯孔內，所述的孔徑光闌位于階梯孔內，介于紅光管和紅光管座之間。本實用新型激光打標焦點校準方法操作簡單，指示焦點位置精度高，容易實現標準化管理。
- 專利類型實用新型
- 申請人武漢銳科光纖激光技術股份有限公司;
- 發明人劉明峰;龔均明;汪偉;周晚君;章順;姚艷;王琦;
- 地址430074 湖北省武漢市東湖高新區高新大道999號未來科技城
- 申請號CN201620774202.6
- 申請時間2016年07月21日
- 申請公布號CN205798695U
- 申請公布時間2016年12月14日
- 分類號B23K26/035(2014.01)I;B23K26/70(2014.01)I;
