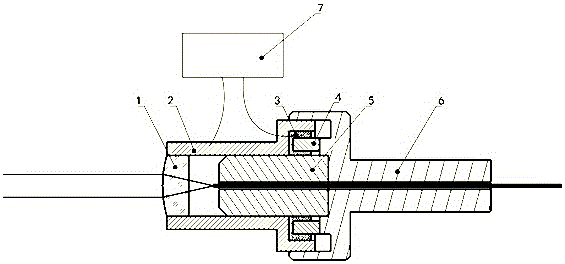

摘要：根據本實用新型提供的一種半導體激光器的光纖開關裝置，透鏡筒的一側安裝耦合透鏡，在透鏡筒另一端安裝有電極和絕緣環，電極與透鏡筒絕緣，且電極和透鏡筒分別連接到外部的控制電路中；光纖插針從透鏡筒安有電極的一端自由插入固定在透鏡筒上，插針尾柄與電極接觸，使電極通過插針尾柄與透鏡筒導通，插針尾柄起到了一個連接的作用，導通時電路開始工作；同時通過電極的位置限制了光纖插針插入的深度，保證控制電路工作時光纖插針端面位于耦合透鏡焦點處，完成光纖耦合。解除了傳統技術方案中對插針種類及材料的限制，降低了激光器裝調的難度，在保證獲得最佳耦合效率的同時還增強了激光器使用的安全性能。
- 專利類型實用新型
- 申請人北京杏林睿光科技有限公司;
- 發明人周鵬磊;馬寧;陸怡思;劉玉鳳;王瑞松;郭東;郭維振;陳博倫;劉榮華;董琳琳;
- 地址100070 北京市豐臺區科學城星火路10號1號樓1層115室
- 申請號CN201620180707.X
- 申請時間2016年03月10日
- 申請公布號CN205388653U
- 申請公布時間2016年07月20日
- 分類號G02B6/38(2006.01)I;G02B6/32(2006.01)I;H01S5/02(2006.01)I;
