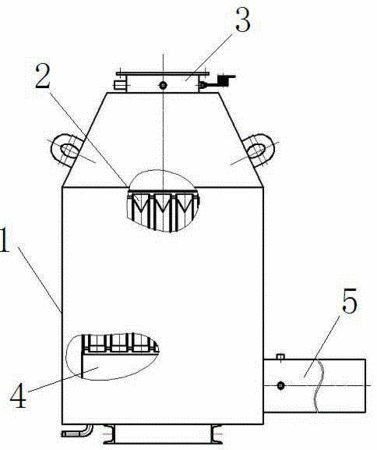

摘要：本實用新型公開了一種內翅管冷凝器，屬于鍋爐換熱設備技術領域。該冷凝器包括立式殼體、進煙口組件、轉煙室、出煙口，冷水進口、熱水出口分別位于殼體上下部，在殼體內設置有換熱管，所述的殼體兩端的管板之間裝有內翅片換熱管，所述的內翅片換熱管由一個圓柱形光滑壁的鋼制外管與一個插入其中的成型嵌件組成，在煙氣進口處成型嵌件的表面從外管壁至外管中心呈45度角，冷凝器中的水流方向與煙氣流動方向相反。本設計的內翅管冷凝器不僅增加了換熱面積，而且提高煙氣與工質的對流換熱系數，從而提高換熱效率。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;任惠軍;陳元元;邢振波;吳艷麗;張國軍;
- 地址455000 河南省安陽市文峰區海河大道東段
- 申請號CN201521006039.0
- 申請時間2015年12月08日
- 申請公布號CN205279133U
- 申請公布時間2016年06月01日
- 分類號F23J15/06(2006.01)I;F28D7/16(2006.01)I;F28F1/40(2006.01)I;
