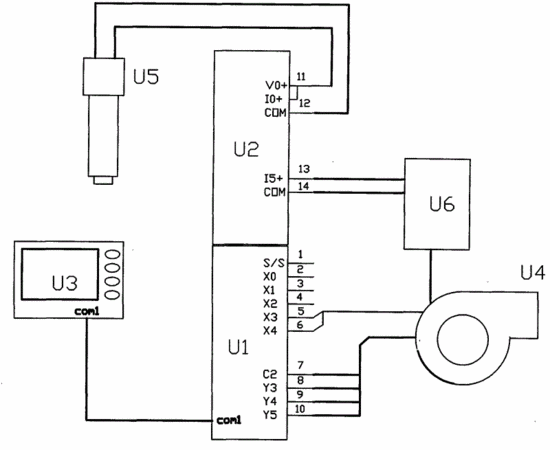

摘要：一種氧量調節鍋爐控制器屬鍋爐燃燒控制裝置。該裝置包括PLC(可編程邏輯控制器)、觸摸屏、AD轉換模塊、變頻器和含氧量變送器；含氧量變送器連接到AD轉換模塊，AD轉換模塊將含氧量實時模擬信號轉換為數字信號后送至PLC，PLC的信號輸入端分別連接鍋爐的水位、壓力和燃燒器的控制信號以及燃燒器的火焰狀態和故障反饋信號，PLC的信號輸出端連接到燃燒器的控制信號輸入端，AD轉換模塊輸出端子I5+連接到變頻器的輸入端，變頻器的輸出端連接到燃燒器，觸摸屏與PLC之間為串口通信。該裝置充分利用PLC的PID(比例、積分、微分)運算和IO擴展功能，實現燃燒排煙含氧量實時控制。提高了鍋爐燃料利用率，降低了能耗成本，保護了環境。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;李瑞立;馮均焱;張紅衛;
- 地址455000 河南省安陽市開發區海河大道
- 申請號CN200920223416.4
- 申請時間2009年09月03日
- 申請公布號CN201535518U
- 申請公布時間2010年07月28日
- 分類號F23N5/00(2006.01)I;
