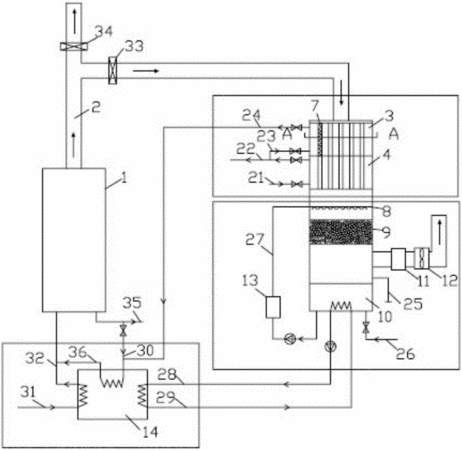

摘要：本發明涉及煙氣回收技術領域，公開了煙氣余熱回收裝置，包括依次相連的鍋爐、間接式換熱單元、直接式換熱單元及吸收式熱泵，所述吸收式熱泵分別通過供熱水管支管及供熱水管與所述鍋爐連接，所述間接式換熱單元上設置有補水管及驅動熱源管，所述驅動熱源管與所述供熱水管支管連接；所述直接式換熱單元上設置有注水管及噴淋出水管，所述直接式換熱單元通過管網與所述吸收式熱泵連接，所述鍋爐與所述吸收式熱泵之間設置有鍋爐回水管，所述供熱水管支管通過驅動熱源回水管與所述鍋爐回水管連接，所述鍋爐回水管與水源連通。本發明提供的煙氣余熱回收裝置通過間接式換熱單元進行煙氣的顯然回收，再通過直接式換熱單元對煙氣的潛熱進行回收。
- 專利類型發明專利
- 申請人北京建筑大學;
- 發明人張群力;張秋月;曹明凱;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201510679936.6
- 申請時間2015年10月19日
- 申請公布號CN105222146A
- 申請公布時間2016年01月06日
- 分類號F23J15/06(2006.01)I;F25B30/06(2006.01)I;F25B27/02(2006.01)I;F22D1/00(2006.01)I;F24H9/00(2006.01)I;
