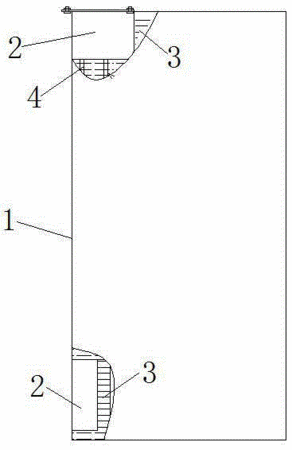

摘要：本實用新型公開了一種前后煙箱夾層水浸式換熱結構，其包括爐體、煙箱、夾層、加強筋，所述煙箱設置在爐體上下兩端，所述煙箱為雙層夾心結構，所述煙箱內的夾層通過加強筋連接。本實用新型夾層內的水對煙箱有冷卻作用，降低了鍋爐的排煙溫度，提高鍋爐的熱效率，避免煙箱壁嚴重氧化干燒，延長了鍋爐的使用壽命，通過煙箱的雙層夾心設計，夾層的水與煙箱接觸面積較大，增加了煙箱的熱吸收面積，使煙箱冷卻速度加快，生產流程變快，提高了鍋爐效率，且夾層結構采用加強筋連接，防止鼓包，安全可靠，具有實際生產意義和應用。
- 專利類型實用新型
- 申請人臨沂飛龍環?？萍加邢薰?
- 發明人孫淑均;
- 地址276000 山東省臨沂市高新技術產業開發區新華路與206國道交匯西200米
- 申請號CN201520894075.9
- 申請時間2015年11月11日
- 申請公布號CN205156003U
- 申請公布時間2016年04月13日
- 分類號F23J15/06(2006.01)I;
