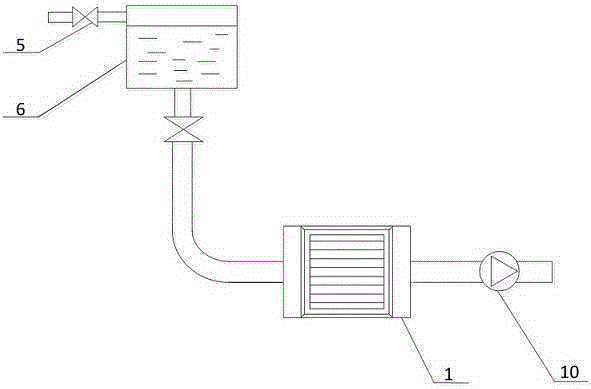

摘要：本實用新型屬于火力發電廠節能技術領域，特別涉及一種基于中空微納米多孔陶瓷膜的煙氣水分余熱回收裝置。本實用新型應用于火電廠排煙進入煙囪之前的煙氣水分及其余熱回收，主要分為以下幾個系統：中空微納米多孔陶瓷膜組件系統、供水系統（主要包括水箱和水泵）和輔助系統（主要包括閥門、管道及傳感器）。先利用供水系統使中空微納米多孔陶瓷膜管內充滿冷卻水，開啟水泵使膜內側形成微負壓；煙氣通過膜組件時，膜管兩側形成壓差，煙氣中的水蒸氣在陶瓷膜表面的納米孔中受毛細冷凝作用凝結并借助陶瓷膜兩側壓差進入膜管內部與冷卻水混合，實現煙氣水分回收。與此同時，膜管兩側進行熱量傳遞，實現煙氣余熱回收。本實用新型具有良好的自發性，高效環保，可用于回收煙氣中大量水分與余熱資源，降低火電廠運行成本。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人陳海平;周亞男;蘇欣;
- 地址102206 北京市昌平區回龍觀北農路2號
- 申請號CN201520715667.X
- 申請時間2015年09月16日
- 申請公布號CN205048466U
- 申請公布時間2016年02月24日
- 分類號F23J15/06(2006.01)I;F28F1/00(2006.01)I;
