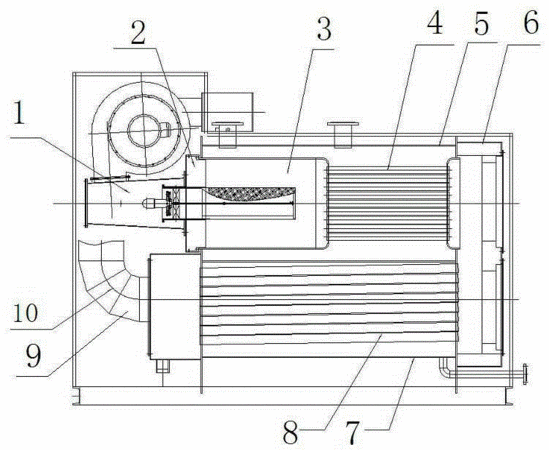

摘要：本實用新型公開了一種全預混冷凝熱水鍋爐，屬于鍋爐技術領域。該鍋爐包括爐膽，在爐膽前配置有全預混無焰燃燒器，爐膽后設置有第一對流換熱面，所述的第一對流換熱面管束采用多根排列的螺紋煙管，第一對流換熱面管束的出口連接至后煙箱上部，后煙箱下部連接有第二對流換熱面管束，所述的第二對流換熱面管束設置在第一對流換熱面管束下方，煙氣經過后煙箱后180度折回進入第二對流換熱面管束，所述的第二對流換熱面管束采用多根排列的帶有內翅片的煙管，第二對流換熱面的管束出口連接至下前煙箱。本鍋爐有利于高溫煙氣的整體對流和凝結換熱和高冷凝率的實現。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;任惠軍;陳元元;邢振波;吳艷麗;張國軍;韓保生;
- 地址455000 河南省安陽市文峰區海河大道東段
- 申請號CN201521005975.X
- 申請時間2015年12月08日
- 申請公布號CN205279448U
- 申請公布時間2016年06月01日
- 分類號F24H8/00(2006.01)I;F24H9/20(2006.01)I;F24H9/18(2006.01)I;
