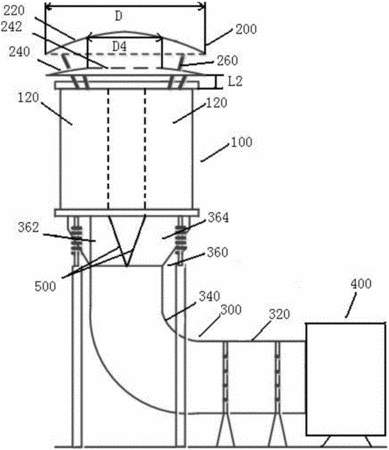

摘要：本實用新型公開了一種風冷型干式空心電抗器結構，包括設有散熱通道的電抗器、與所述散熱通道連通的通風管道、及與所述通風管道連通的供風裝置，所述通風管道包括依次連通的水平段管道，圓弧段管道以及豎直段管道，所述豎直段管道遠離所述圓弧段管道的端部形成第一氣流通道及第二氣流通道，所述第一氣流通道和所述第二氣流通道均與所述散熱通道連通。通過所述第一氣流通道和所述第二氣流通道與所述電抗器連接，即實現與所述散熱通道對接連通，同時通過對所述防護件和所述通風管道的結構的優化設計，實現進入所述散熱通道內的風達到均勻的效果，從而提高整個所述散熱通道的散熱效率和散熱均勻性，保護電抗器的安全以及延長其使用壽命。
- 專利類型實用新型
- 申請人廣州供電局有限公司;華中科技大學;
- 發明人劉俊翔;陸國俊;王勇;曲德宇;吳杰;蘇海博;許中;袁召;何俊佳;潘垣;袁發庭;伍衡;王聰;
- 地址510620 廣東省廣州市天河區天河南二路2號
- 申請號CN201520838096.9
- 申請時間2015年10月23日
- 申請公布號CN205122335U
- 申請公布時間2016年03月30日
- 分類號H01F27/08(2006.01)I;H01F17/02(2006.01)I;
