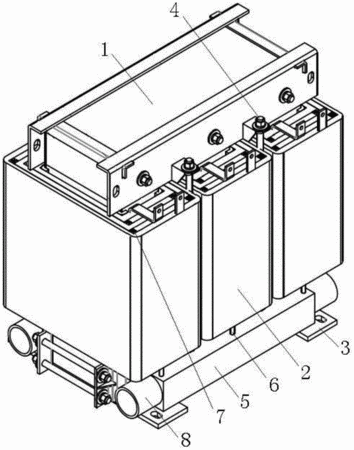

摘要：本實用新型屬于電力設備領域，具體涉及一種帶有風管冷卻的負載電抗器，包括鐵芯模組、線圈模組、固定底板，線圈模組設置在鐵芯模組與固定底板之間，固定底板與鐵芯模組借助螺栓連接為整體結構，所述的線圈模組與固定底板之間增設有總風管，總風管上設置有分流風管，分流風管的出風口設置在線圈模組的下方。本實用新型，增設通風用總風管，通過圓形的串接風口接入總風管，借助風機將氣流壓縮后，將氣流通過分流風管吹入線圈模組的每層之間的空隙，帶走線包的熱量。本實用新型的優點是：單位體積比容量大，電抗器防腐等級高，成本低，降溫效果好。
- 專利類型實用新型
- 申請人河北凱翔電氣科技股份有限公司;
- 發明人陳國民;李付強;劉坤;
- 地址050021 河北省石家莊市建設南大街68號6號樓
- 申請號CN201520982429.5
- 申請時間2015年12月01日
- 申請公布號CN205177544U
- 申請公布時間2016年04月20日
- 分類號H01F27/08(2006.01)I;H01F27/28(2006.01)I;H01F27/24(2006.01)I;
