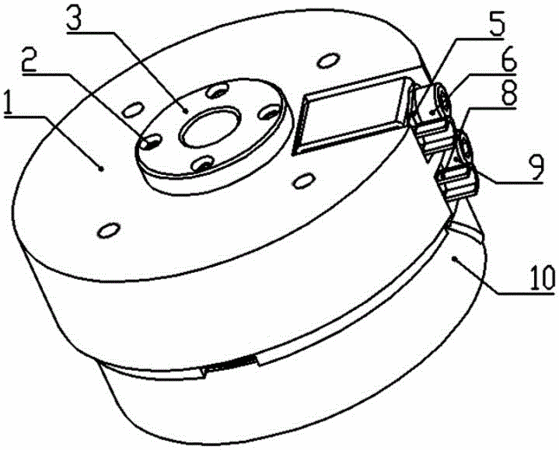

摘要：本實用新型涉及一種電磁鉚接用線圈，包括線圈框架、線圈本體，固定鑲塊及軸套，線圈框架為圓柱形結構，線圈框架上表面中央設置階梯通孔，階梯通孔上部安裝軸套，線圈框架下部中央設置圓管形突起，并與所述的軸套內孔連通；線圈框架邊緣上下各設置矩形槽，矩形槽內設置固定鑲塊，矩形槽內側設置矩形通孔貫穿上部矩形槽及下部矩形槽；線圈本體纏繞于所述圓管形突起外側，靠近圓管形突起一端經彎折穿過矩形通孔后緊貼于上部固定鑲塊上并與外部電源上部接頭固定，另一端經彎折后緊貼于下部固定鑲塊上并與外部電源下部接頭固定。本實用新型提高成形力的同時考慮到線圈的散熱性能，且具有很好的絕緣性和機械強度。
- 專利類型實用新型
- 申請人福州大學;
- 發明人鄧將華;呂楓;程溧;詹艷然;江星瑩;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201620350429.8
- 申請時間2016年04月25日
- 申請公布號CN205564462U
- 申請公布時間2016年09月07日
- 分類號H01F27/08(2006.01)I;H01F27/28(2006.01)I;H01F27/29(2006.01)I;H01F27/30(2006.01)I;H01F27/32(2006.01)I;
