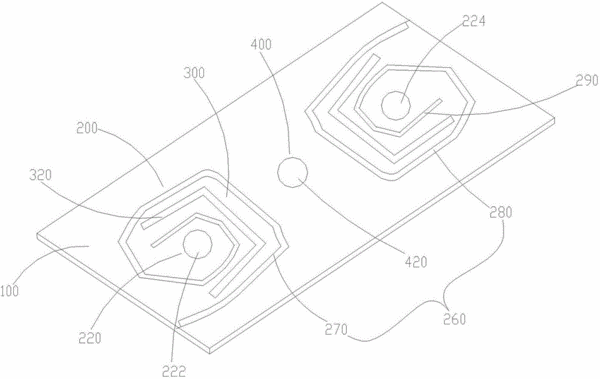

摘要：本實用新型公開了一種變壓器散熱結構及平面變壓器，包括基板，及設置于所述基板上的導磁裝置，所述導磁裝置包括貫穿設置于所述基板上的安裝孔、穿設于所述安裝孔內的磁芯柱、及設置于所述基板上并螺旋繞裝于所述磁芯柱上的導磁繞組，所述導磁繞組具有散熱通道，沿所述散熱通道的延伸方向設置有散熱槽。通過在所述散熱通道內開設散熱槽，可以提高空氣的對流作用，提高空氣流動的散熱效果，從而將變壓器工作產生的大量熱量快速散失掉，從而確保變壓器的工作安全和可靠。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人朱杰標;
- 地址510530 廣東省廣州市廣州黃埔區云埔四路6號
- 申請號CN201620817943.8
- 申請時間2016年07月28日
- 申請公布號CN205920852U
- 申請公布時間2017年02月01日
- 分類號H01F27/08(2006.01)I;H01F30/06(2006.01)I;
