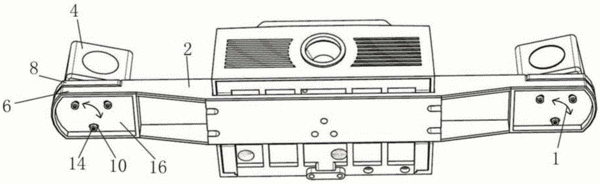

摘要：本實用新型提供一種準工業型三維形貌測量儀的相機夾角調節裝置，包括橫梁，橫梁的兩端對稱固定有兩個相機，其特征在于：所述橫梁的兩端均設有安裝臺，安裝臺自橫梁的上表面向下沉陷，兩所述安裝臺上均設有水平轉動底座，所述安裝臺上設有至少三個安裝孔，所述安裝孔均為圓孔，且所述安裝孔的孔心連線為正多邊形，所述水平轉動底座上設有數量與所述安裝孔相同的螺紋孔，所述螺紋孔與安裝孔的位置一一對應，與所述安裝孔數量相同的緊固件分別穿過安裝孔后與對應的所述螺紋孔螺紋連接，所述相機固定在水平轉動底座上。本實用新型通過優化結構設計，在測量儀外部、且在拆卸再組裝極少數零部件的情況下就能調節兩個相機的夾角，操作簡單，調節方便。
- 專利類型實用新型
- 申請人蘇州西博三維科技有限公司;
- 發明人劉建立;張龍;張超;李宗劍;鐘夢星;
- 地址215123 江蘇省蘇州市工業園區仁愛路99號B6幢3樓
- 申請號CN201520844671.6
- 申請時間2015年10月28日
- 申請公布號CN205102799U
- 申請公布時間2016年03月23日
- 分類號G01B11/25(2006.01)I;G03B17/56(2006.01)I;
