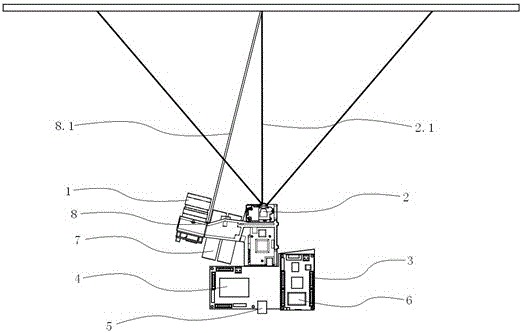

摘要:一種可擴展的基于移動平臺和FPGA的小型高速三維掃描模組,包括移動平臺,所述移動平臺上設有:圖像采集模組,用于采集被掃描物的圖像;投影模組,可向被掃描物投射十字激光線和編碼圖像;激光對焦模組,可向被掃描物投射一束激光線;FPGA協同控制模組,控制圖像采集模組、投影模組及激光對焦模組的協同工作并對圖像采集模組采集到的圖像進行處理;移動運算模組,可以向FPGA協同控制模組發出相關指令,且對圖像數據進一步運算處理。本實用新型具有高精度、高速度、超小體積、超高集成度、高可擴展性的特點,單片三維數據的采集和重建可以在280毫秒內完成高精度的,十分適合手持三維掃描和適用于生產線的三維線上數據采集和檢測工作。
- 專利類型實用新型
- 申請人杭州非白三維科技有限公司;
- 發明人茹方軍;李冠楠;馬威武;魏愛權;
- 地址311100 浙江省杭州市余杭區倉前街道良睦路1399號夢想小鎮互聯網村2號樓302
- 申請號CN201620549847.X
- 申請時間2016年06月08日
- 申請公布號CN205785108U
- 申請公布時間2016年12月07日
- 分類號G01B11/25(2006.01)I;
