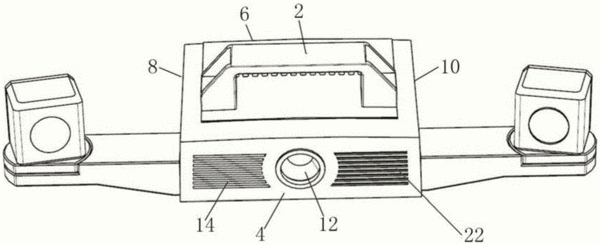

摘要：本實用新型提供一種準工業型三維形貌測量儀的散熱裝置，包括散熱殼體，其特征在于：散熱殼體具有四周圍合設置的前面板、后面板，左面板和右面板，前面板上設有供測量儀的光柵投射器的投射端伸出的安裝孔，前面板、后面板、左面板和右面板各自的板面上分別設有第一散熱區、第二散熱區、第三散熱區和第四散熱區，第一散熱區圍合分布在安裝孔的四周，第三散熱區和第四散熱區分別布滿左面板和右面板的板面，第二散熱區設置在后面板的靠近左面板和右面板位置的板面上。本實用新型根據準工業型三維形貌測量儀的實際結構來優化設計其散熱裝置，四面通風散熱，在不污染設備內部運行環境的前提下將設備運行時產生的熱量排出至設備外，達到散熱降溫的目的。
- 專利類型實用新型
- 申請人蘇州西博三維科技有限公司;
- 發明人劉建立;張龍;張超;李宗劍;鐘夢星;
- 地址215123 江蘇省蘇州市工業園區仁愛路99號B6幢3樓
- 申請號CN201520843368.4
- 申請時間2015年10月28日
- 申請公布號CN205105505U
- 申請公布時間2016年03月23日
- 分類號H05K7/20(2006.01)I;
