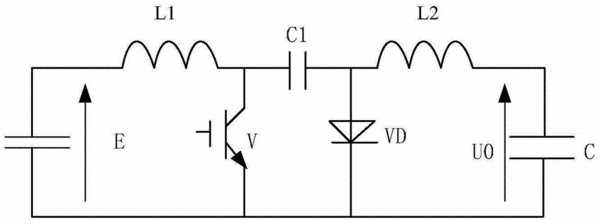

摘要：本實用新型提供的一種能夠實現連續無功補償的電力電容，在無功補償應用時實現了連續的無功補償，使得用電功率因數無限接近于1成為可能。包括Cuk斬波電路和被控電力電容C，電力電容C并聯連接在Cuk斬波電路的輸出端；Cuk斬波電路包括供電電源E、可控開關V、電抗器L1和L2、電力電容C1和電力二極管VD，可控開關V的陽極通過電抗器L1連接電源E的正極，可控開關V的陰極連接電源E的負極，可控開關V的門極用于連接控制器，通過控制器控制可控開關V的導通占空比，以控制電力電容C的端電壓UO的大小，從而控制電力電容的無功功率連續可變。
- 專利類型實用新型
- 申請人盛隆電氣集團有限公司;
- 發明人田艷芹;謝洪潮;
- 地址430074 湖北省武漢市關東科技工業園3-2號
- 申請號CN201520762408.2
- 申請時間2015年09月29日
- 申請公布號CN205051355U
- 申請公布時間2016年02月24日
- 分類號H02J3/18(2006.01)I;
