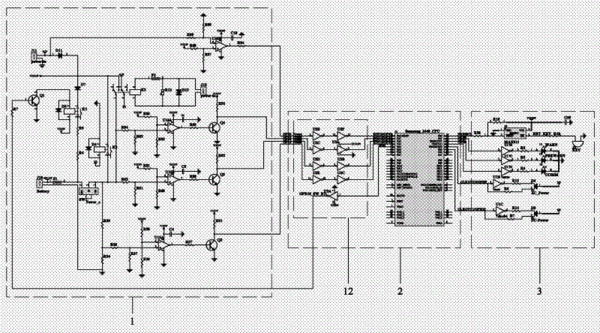

摘要：本實用新型提供一種電氣火災監控系統的監控主機電路板和監控主機，包括主控制單元、電源檢測單元和指示燈及復位按鈕單元，所述主控制單元、電源檢測單元和指示燈及復位按鈕單元集成為一塊印刷電路板，電源檢測單元連接主控制單元，主控制單元連接指示燈及復位按鈕單元，電源檢測單元和主控制單元的連接以及主控制單元與指示燈及復位按鈕單元的連接均為直接在印刷電路板上走線連接；既美觀，又節省了成本，也保證了各單元之間通訊的穩定性。本實用新型的監控主機，箱體內連接線少，布局美觀，節省組裝工序。
- 專利類型實用新型
- 申請人盛隆電氣集團有限公司;
- 發明人韓建巍;林龍;
- 地址430000 湖北省武漢市關東科技工業園高科大廈14樓
- 申請號CN201120093433.8
- 申請時間2011年04月01日
- 申請公布號CN202003477U
- 申請公布時間2011年10月05日
- 分類號G08B17/06(2006.01)I;
