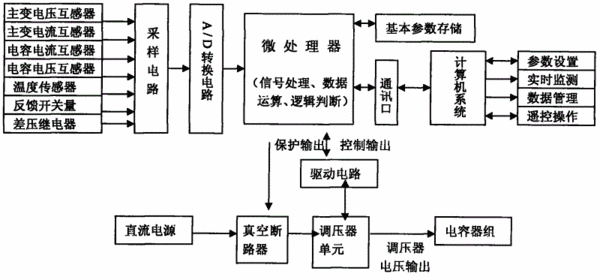

摘要:本實用新型公開了一種高可靠性的電氣化鐵道微機控制調壓式無功自動補償裝置,包括位于電網電路中的電壓互感器和電流互感器,電壓互感器和電流互感器的輸出信號輸出至無功自動補償微處理器的信號輸入端,微處理器輸出端通過調壓器單元與電容器組相連,電網母線和調壓器單元之間連接有真空斷路器,其特征在于:還包括一直流電源,所述直流電源與真空斷路器相連接。本實用新型中設置的真空斷路器采用直流電供電,保證了真空斷路器不間斷工作,提高了裝置運行的穩定性和系統的安全性;且有載分接開關連接有濾油機,確保油的擊穿電壓和使用壽命,減少停電檢修次數,有效提高有載分接開關工作的安全性和可靠性。
- 專利類型實用新型
- 申請人索凌電氣有限公司;
- 發明人杜永亮;周郅琪;李登峰;夏小舫;
- 地址450044 河南省鄭州市金水區索凌路18號
- 申請號CN201020275392.X
- 申請時間2010年07月29日
- 申請公布號CN201733102U
- 申請公布時間2011年02月02日
- 分類號H02J3/18(2006.01)I;
