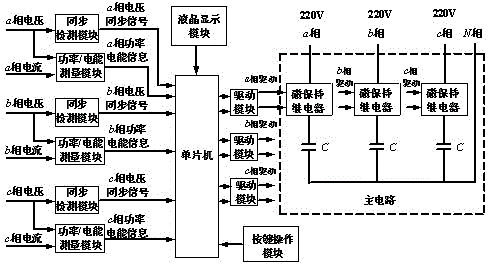

摘要：本實用新型屬于無功補償設備技術領域，特別涉及一種分補共補通用型智能電容器。智能電容器由液晶顯示模塊、按鍵操作模塊、同步檢測模塊、功率/電能測量模塊、單片機、磁保持繼電器驅動模塊和包含磁保持繼電器的主電路構成。同步檢測模塊生成電壓同步信號輸入到單片機中，功率/電能測量模塊測量電氣參數并輸入到單片機中，單片機與液晶顯示模塊和按鍵操作模塊相連完成分補和共補功能的顯示和操作，單片機與磁保持繼電器驅動模塊相連驅動磁保持繼電器，含磁保持繼電器的主電路與電網相連完成電容器的投切。本實用新型將分補與共補兩種功能統一在具有通用性的控制器中，易于生產和調試；適用于現場分補與共補之間容量比例變化的場合，應用靈活。
- 專利類型實用新型
- 申請人華北電力大學;廈門明翰電氣股份有限公司;
- 發明人趙國鵬;韓民曉;劉濤;王志春;
- 地址102206 北京市昌平區回龍觀北農路2號華北電力大學
- 申請號CN201420172144.0
- 申請時間2014年04月11日
- 申請公布號CN203883481U
- 申請公布時間2014年10月15日
- 分類號H02J3/18(2006.01)I;
