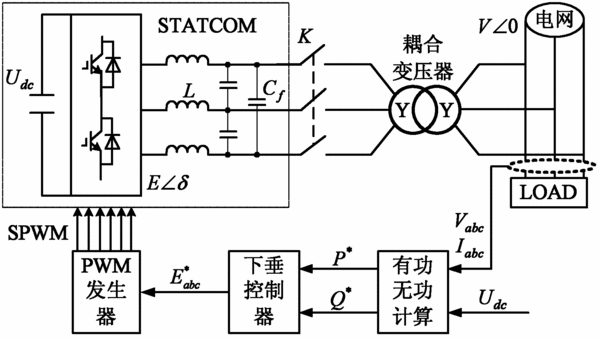

摘要：本發明采用下垂控制策略的STATCOM控制系統及其控制方法，采用下垂控制策略的STATCOM控制系統包括直流側電容、三相逆變橋和電感一電容濾波器，直流側電容與三相逆變橋并聯后與電感一電容濾波器連接，電感一電容濾波器通過三相開關K經耦合變壓器T并入電網公共連接點PCC，本發明的控制方法包括實時信號采集、有功功率參考值P*計算、無功功率參考值Q*計算、頻率參考值ω*、電壓調制幅值參考值E*計算、相位參考值δ*計算、電壓調制信號![]()
計算，由于只有一個PI調節器，兩個下垂調節系數需要調節，使得整個控制方法簡單易于實現，有利于電力系統安全、優質、經濟地向用戶供電。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人榮飛;周賢正;謝三軍;羅安;
- 地址410082 湖南省長沙市麓山南路2號
- 申請號CN201110155582.7
- 申請時間2011年06月10日
- 申請公布號CN102222922A
- 申請公布時間2011年10月19日
- 分類號H02J3/18(2006.01)I;
