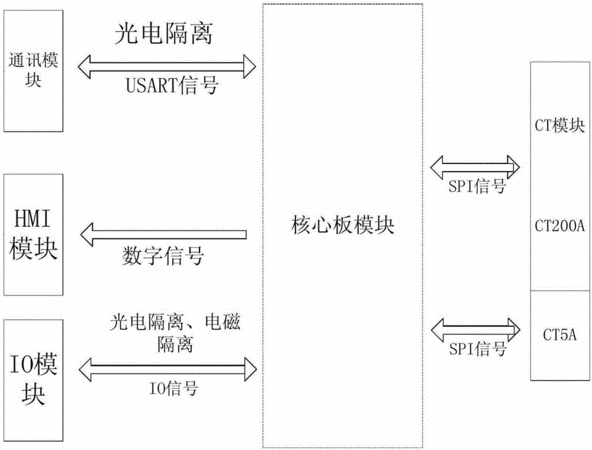

摘要：本實用新型提供的一種用于智能配電柜的模數采集裝置，使用板級電流互感器與柜級電流互感器相結合的電流采集方案，省去200A以下負載回路的柜級電流互感器，大大節省柜內空間。包括核心板模塊以及與核心板模塊分別連接的CT模塊、IO模塊、通訊模塊、HMI模塊；CT模塊包括板級CT互感器以及柜級CT互感器接口，當額定負載電流小于等于設定值時，使用板級CT互感器直接穿負載線，當額定負載電流大于設定值時，使用柜極CT互感器接口外接相應的柜級CT；核心板模塊包括MCU主控制器，用于接收CT模塊采集的模擬信號和IO模塊采集的數字信號，通過通訊模塊上傳至監控平臺，控制HMI模塊實現人機交互。
- 專利類型實用新型
- 申請人盛隆電氣集團有限公司;
- 發明人韓廣潮;謝洪潮;
- 地址430074 湖北省武漢市關東科技工業園3-2號
- 申請號CN201520762916.0
- 申請時間2015年09月29日
- 申請公布號CN205049648U
- 申請公布時間2016年02月24日
- 分類號G01R19/25(2006.01)I;
