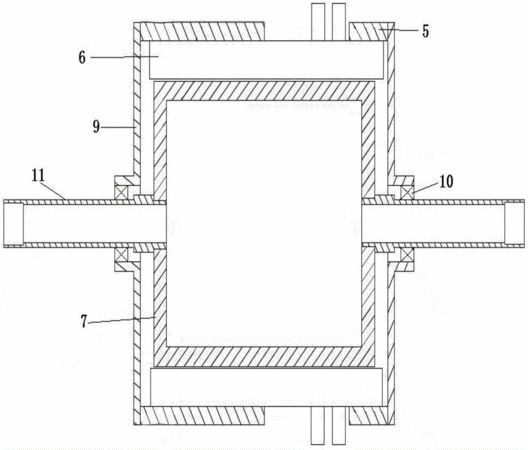

摘要：一種電磁式霍普金森扭桿加載裝置的扭轉槍，包括電源、電能儲存與釋放器和扭轉槍，并且通過導線與電能儲存與釋放器連通；電能儲存與釋放器與電源連通。通過電能儲存釋放器用來給扭轉槍的定子線圈提供瞬時的強電流，從而使定子線圈對轉子上的永磁鐵產生電磁力，使轉子旋轉產生瞬時扭矩。扭轉槍由轉子和定子組成，用來產生瞬時扭矩，并將瞬時扭矩轉換成扭轉波，通過轉子軸輸出給霍普金森扭桿。通過電能儲存與釋放器的充電電壓進行控制實際產生的扭轉應力波幅值，通過調整電能儲存與釋放器的電容值控制實際產生的扭轉應力波寬度，采用傳統的霍普金森扭桿試樣，即可對材料進行預期脈沖幅值和脈沖寬度下的扭轉加載，并且整個系統操作簡單，可控性強。
- 專利類型實用新型
- 申請人西北工業大學;
- 發明人李玉龍;聶海亮;索濤;郭偉國;湯忠斌;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201520325217.X
- 申請時間2015年05月20日
- 申請公布號CN204758411U
- 申請公布時間2015年11月11日
- 分類號G01N3/26(2006.01)I;
