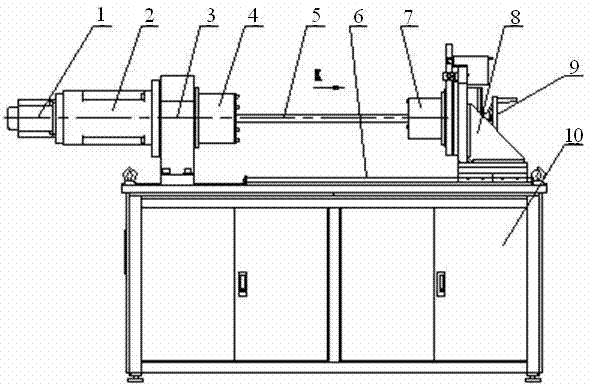

摘要:本實用新型涉及一種管件扭轉試驗機,屬于試驗儀器領域。伺服電機的輸出軸與減速機的輸入軸固定連接,減速機的輸出軸與主行星夾具的旋轉軸通過鍵固定連接,主行星夾具與支座固定連接,副行星夾具與撥桿固定連接,撥桿與尾座轉動連接,傳感器通過螺釘與尾座固定連接,并與撥桿接觸連接,尾座與直線導軌活動連接,直線導軌與機架的臺面板固定連接,主行星夾具的內齒輪通過螺釘與輪芯端蓋固定連接,旋轉軸與內齒輪固定連接,連接軸將偏心半圓夾緊塊與外齒輪用矩形花鍵連接在一起組成旋轉夾塊,連接軸與擋片轉動連接,擋片將旋轉夾塊均勻的分布在旋轉軸上,內齒輪與外齒輪嚙合連接。本實用新型的優點在于:結構簡單、性能可靠、裝夾試樣方便快捷。
- 專利類型實用新型
- 申請人長春機械科學研究院有限公司;
- 發明人胡新玲;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201220515693.4
- 申請時間2012年10月10日
- 申請公布號CN202837115U
- 申請公布時間2013年03月27日
- 分類號G01N3/26(2006.01)I;
