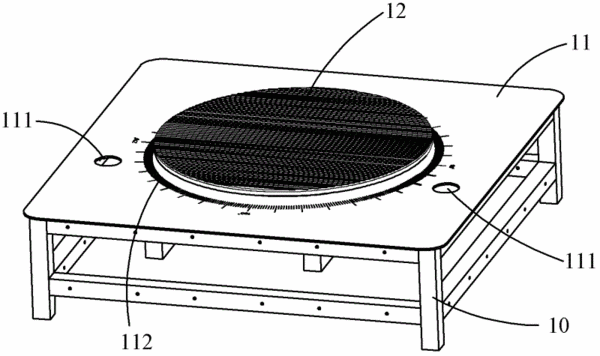

摘要：本實用新型公告了一種LED顯示單元箱體視角測試輔助裝置，包括支撐架、工作臺和轉盤，所述工作臺設置在支撐架上；所述工作臺中部開設有轉盤避讓孔；所述轉盤可轉動設置在支撐架上，且位于所述轉盤避讓孔中，并凸出于所述工作臺表面，且與所述轉盤避讓孔同心設置。采用了本實用新型技術方案的LED顯示單元箱體視角測試輔助裝置，在測試LED顯示單元箱體的視角時，可以將LED顯示單元箱體放置于所述轉盤上，并且使LED顯示單元箱體顯示面的中心線位于轉盤的圓心處，然后可以很輕松、方便的轉動LED顯示單元箱體進行測試；而且在轉動的過程中，LED顯示單元箱體顯示面中心線的位置不會改變，因而能夠更好的確保測試結果的準確度。
- 專利類型實用新型
- 申請人深圳市奧拓電子股份有限公司;
- 發明人成銳;王啟權;王玉彬;石從波;吳涵渠;
- 地址518000 廣東省深圳市南山區高新技術產業園南園T2棟A6-B
- 申請號CN201120526308.1
- 申請時間2011年12月15日
- 申請公布號CN202351021U
- 申請公布時間2012年07月25日
- 分類號G01M11/02(2006.01)I;
