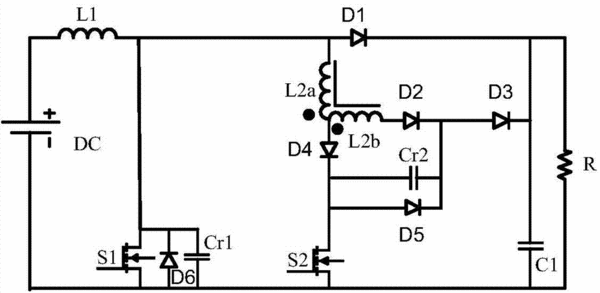

摘要：本實用新型提供了一種基于耦合電感的Boost變換器，包括主回路、第一輔助電路和第二輔助電路；其中，主回路包括開關S1，二極管D1，電容C1，電感L1，負載R和電源；電源的正極通過電感L1連接二極管D1的正極；二極管D1的負極通過負載R連接電源的負極；電容C1與負載R并聯；開關S1的一端連接電感L1的另一端，另一端連接電源的負極；第一輔助電路與開關S1并聯；第二輔助電路的第一端連接二極管D1的正極，第二端連接二極管D1的負極，第三端連接電源的負極。本實用新型中的所有半導體器件都實現了軟開關動作，主開關不存在電流電壓應力，負載適應能力強，可靠性高。能廣泛的應用于汽車，機床，航空等領域。
- 專利類型實用新型
- 申請人上海交通大學;上海寰晟新能源科技有限公司;
- 發明人張希;錢偉;黃新征;潘三博;
- 地址200240 上海市閔行區東川路800號
- 申請號CN201520245308.2
- 申請時間2015年04月21日
- 申請公布號CN204597775U
- 申請公布時間2015年08月26日
- 分類號H02M3/155(2006.01)I;H02M1/34(2007.01)I;
