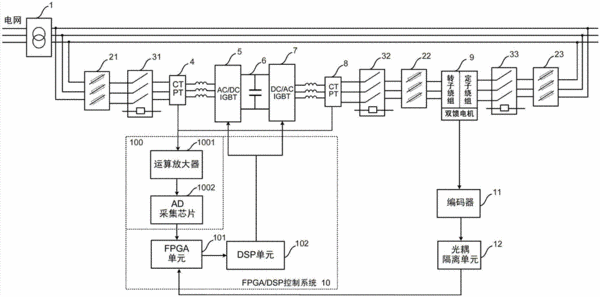

摘要：本發明公開了一種變速恒頻雙饋風力發電機組開放式并網實驗系統和方法，應用于一電網中，包括若干熔斷器和若干接觸器，第一、第二電壓電流互感器，一網側變流器，一直流電容，一轉子側變流器和一雙饋發電機，其特征在于，包括：一可調壓的隔離變壓器，串聯設置在所述電網與所述熔斷器之間串聯，用于手動調節以模擬實現各種電壓幅值的并網；一DSP/FPGA控制系統，根據所述第一電壓電流互感器的采樣信號，控制輸出到所述網側變流器和所述轉子側變流器需要的第一、第二組控制信號；一編碼器，與所述雙饋電機相連，用于檢測所述雙饋電機轉子側的轉速；一光耦隔離單元，連接在所述編碼器和所述FPGA單元之間，用于信號進行濾波處理后輸入至所述FPGA單元。
- 專利類型發明專利
- 申請人上海寰晟新能源科技有限公司;
- 發明人趙偉;陳志杰;查偉;
- 地址200241 上海市閔行區虹梅南路4999號25號樓3樓
- 申請號CN201210260130.X
- 申請時間2012年07月18日
- 申請公布號CN103580055A
- 申請公布時間2014年02月12日
- 分類號H02J3/38(2006.01)I;
