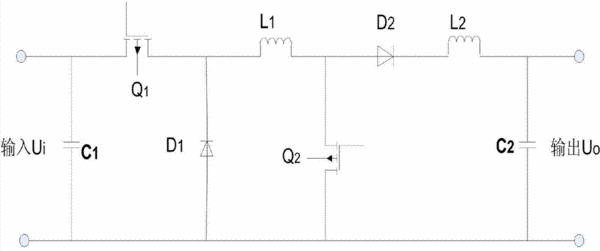

摘要：本發明涉及一種發電系統中的變化器，尤其涉及一種光伏發電系統中的變換器。本發明的光伏發電系統中DCDC變換器，包括輸入端Ui和輸出端Uo，其特征在于，輸入端Ui分別連接電容C1和MOS管Q1的源極，MOS管Q1的漏極分別連接二極管D1負極、電感L1一端，電感L1的另一端分別連接MOS管Q2的源極、二極管D2正極連接電感L2的一端，電感L2的另一端連接電容C2，電容C2連接在輸出端Uo上且分別與二極管D1正極、MOS管Q1的漏極連接。本發明的光伏發電系統中DCDC變換器，硬件換流方式的雙管Buck-Boost電路，其輸入輸出電壓調節范圍廣，適合于電壓變換范圍較大的場合。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人蔡習榮;高顯揚;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201310522734.1
- 申請時間2013年10月29日
- 申請公布號CN103595247A
- 申請公布時間2014年02月19日
- 分類號H02M3/155(2006.01)I;
