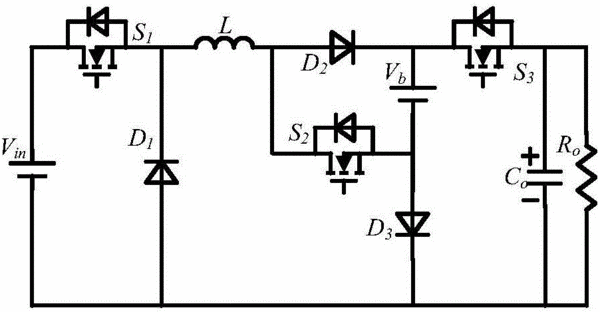

摘要：本發明公開了兩種非隔離型單磁芯三端口直流變換器，這兩種變換器均包括輸入源端口，電池端口，負載端口，第一開關管、第二開關管、第三開關管，第一二極管、第二二極管、第三二極管，濾波電容和濾波電感，具有五種工作模式，其中四種工作模式具備三類工作型式。本發明變換器連接輸入電壓源、負載與電池，端口之間的能量轉換為單級，能量的統一管理功能齊全，具有較高的效率；同一個工作模式下能夠用不同的工作方式完成，因而端口電壓限制少，工作范圍廣泛，工作方式靈活。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陳宇;張鵬程;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610436121.X
- 申請時間2016年06月17日
- 申請公布號CN105978325A
- 申請公布時間2016年09月28日
- 分類號H02M3/155(2006.01)I;
