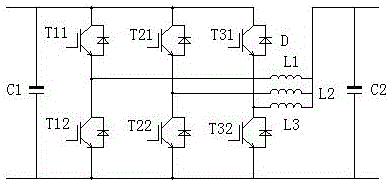

摘要：本實用新型涉及一種V2G直流雙向儲能變流器，包括變流電路和控制系統，所述變流電路包括三路并聯設置的橋臂單元，每一路所述橋臂單元均設有功率開關管，所述橋臂單元的一端連接直流母線，另一端通過電感連接儲能電池，所述直流母線和儲能電池均并聯有濾波電容，所述控制系統與所述功率開關管通訊連接。本實用新型結構簡單，控制方便，有效的解決了采用V2G技術的微電網中直流側不同電壓等級之間電流變換的問題，針對不同電壓等級進行升壓或者降壓的變換以滿足直流母線上直流設備的工作要求。
- 專利類型實用新型
- 申請人北京北變微電網技術有限公司;
- 發明人彭以光;孔啟翔;龐先標;王建強;杜宏;路剛;
- 地址100193 北京市海淀區上地中關村軟件園8號樓華夏科技大廈231室
- 申請號CN201620385960.9
- 申請時間2016年05月03日
- 申請公布號CN205901593U
- 申請公布時間2017年01月18日
- 分類號H02M3/155(2006.01)I;H02J1/00(2006.01)I;
