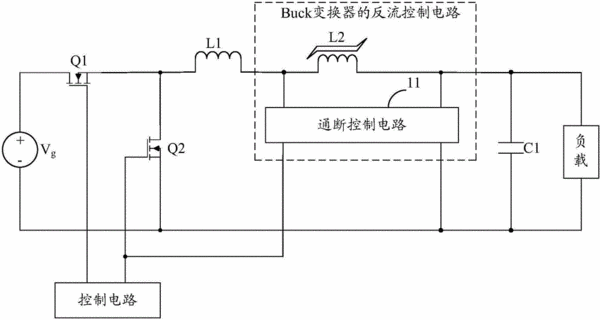

摘要:本發明屬于開關電源技術領域,提供了一種Buck變換器及其反流控制電路。該反流控制電路是在輸出功率電感L1與負載的正極之間連接一飽和電感L2,利用輸出功率電感L1的最大電流值小于飽和電感L2的飽和電流值時、在飽和電感L2兩端出現的交變電壓,驅動通斷控制電路動作,以強制關斷同步開關管Q2,從而避免了反流現象的發生,可有效解決預偏置情況下軟啟動反流問題,提高電路運行穩定性和器件使用壽命,并可有效解決空載及輕載條件下的能量雙向流動問題,從而提高了轉換效率。
- 專利類型發明專利
- 申請人中國長城計算機深圳股份有限公司;
- 發明人劉祖貴;于吉永;黃昌斌;
- 地址518000 廣東省深圳市南山區科技園科發路3號長城計算機大廈
- 申請號CN201410640451.1
- 申請時間2014年11月13日
- 申請公布號CN105591542A
- 申請公布時間2016年05月18日
- 分類號H02M3/155(2006.01)I;H02M1/08(2006.01)I;
