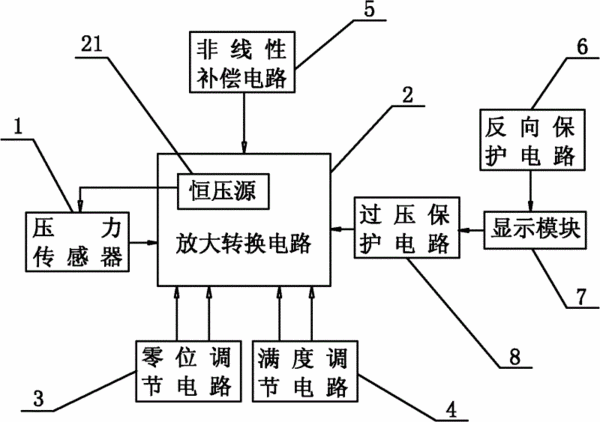

摘要：一種微壓測量數字表，包括殼體和設置于所述殼體內的信號調理電路，所述信號調理電路包括壓力傳感器、放大轉換電路、零位調節電路、滿度調節電路、非線性補償電路、反向保護電路、顯示模塊和過壓保護電路；所述放大轉換電路內包括一恒壓源，所述恒壓源與所述壓力傳感器電聯接；所述零位調節電路、滿度調節電路、非線性補償電路和過壓保護電路分別電聯接所述放大轉換電路；所述反向保護電路、顯示模塊和過壓保護電路依次順序電聯接。與現有技術相比，本實用新型的有益效果是：帶數字顯示，可進行現場觀測；帶非線性補償功能，補償前后的非線性比可達20∶1，綜合精度可控制在0.5％以內；反向保護電路能夠保證即使電源反接仍然能夠正常工作。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人刁國榮;周秀成;王俊江;王惜芳;
- 地址255087 山東省淄博市張店區一帆路山東科匯工業園
- 申請號CN201120011080.2
- 申請時間2011年01月14日
- 申請公布號CN201955191U
- 申請公布時間2011年08月31日
- 分類號G01L9/00(2006.01)I;
