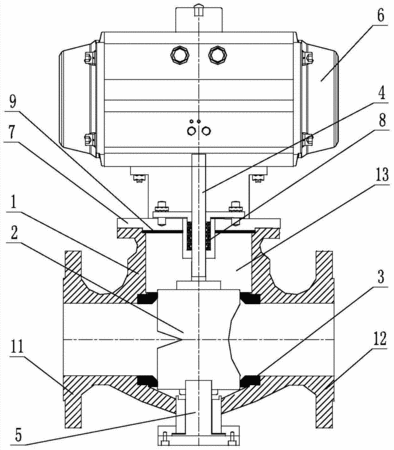

摘要:一種V型旋筒調節閥,涉及管道閥門技術領域,圓筒形閥芯的側壁分別設有相對且貫通設置的進口和出口,進口為扇形孔,包括一條圓弧邊,圓弧邊的兩端逐步限縮形成V型,呈V型的兩條邊均為弧形邊,V型的夾角的平分線與圓筒形閥芯的軸線垂直,出口為圓孔;閥體內設有閥腔,閥腔的兩側分別設有與其連通的左接管和右接管,閥體的頂端設有安裝孔,圓筒形閥芯通過安裝孔插裝在閥腔內,圓筒形閥芯軸向的頂端連接一根上閥桿,上閥桿伸出安裝孔并連接一個驅動其軸向轉動的驅動裝置。本實用新型易于加工,降低了生產成本;由于是滑動摩擦,減小了扭矩,增加了密封面積,提高了密封效果;可調比較大,流量控制范圍寬。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201520021608.2
- 申請時間2015年01月13日
- 申請公布號CN204437336U
- 申請公布時間2015年07月01日
- 分類號F16K5/04(2006.01)I;F16K5/08(2006.01)I;
