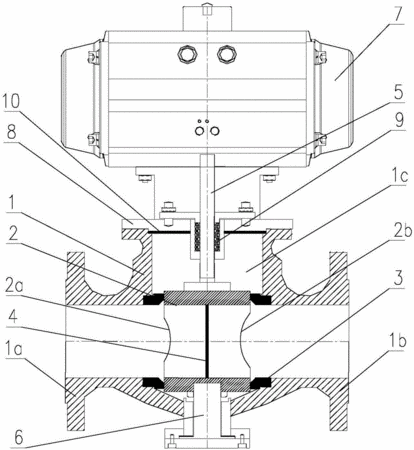

摘要:一種旋筒降噪調節閥,涉及管道閥門技術領域。本閥門的閥體內設有閥腔,閥腔的兩側分別設有與其連通的左接管和右接管,閥體的頂端設有安裝孔,圓筒形閥芯通過安裝孔插裝在閥腔內,密封座為馬鞍形圓環結構,設置于兩個接管與圓筒形閥芯的外側壁之間,圓筒形閥芯軸向的頂端連接一根上閥桿,上閥桿伸出安裝孔并連接驅動其軸向轉動的驅動裝置。其中,圓筒形閥芯的側壁分別開設有進口和出口,進口和出口相對且貫通設置,進口為扇形孔,出口為圓孔,圓筒形閥芯內部的中間插裝有降噪板,進口和出口分別位于降噪板兩側,且降噪板開設有貫通兩側面的降噪通孔。本實用新型不但易于加工、密封性好,而且可調比較大、噪音震動小,可靠性高。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201520020691.1
- 申請時間2015年01月13日
- 申請公布號CN204420165U
- 申請公布時間2015年06月24日
- 分類號F16K5/04(2006.01)I;F16K5/08(2006.01)I;F16K47/02(2006.01)I;
