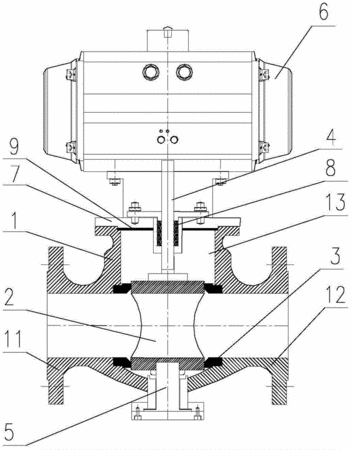

摘要：一種旋筒切斷閥及其圓筒形閥芯、密封座的加工方法，涉及管道閥門技術領域，其包括閥體、驅動裝置、圓筒形閥芯及密封座；所述閥體內設有閥體空腔，閥體空腔的兩側分別與左接管、右接管連通；閥體的頂端設有安裝孔；所述圓筒形閥芯通過安裝孔插裝在閥體空腔內，且圓筒形閥芯在與其軸線相垂直的方向貫穿設有流道孔；所述驅動裝置通過上閥桿與圓筒形閥芯的頂端連接，帶動圓筒形閥芯繞其軸向轉動；所述密封座設有兩個，為馬鞍形圓環結構，分別設置在圓筒形閥芯兩側與左接管、右接管之間。本發明易于加工，無需專用設備，材料在市場上直接購買，降低了生產成本；增加了閥座密封面積，提高了生產效率和密封效果，可延長閥門使用壽命。
- 專利類型發明專利
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201510016495.1
- 申請時間2015年01月13日
- 申請公布號CN104534118A
- 申請公布時間2015年04月22日
- 分類號F16K5/04(2006.01)I;F16K5/08(2006.01)I;F16K5/18(2006.01)I;B23P15/00(2006.01)I;
