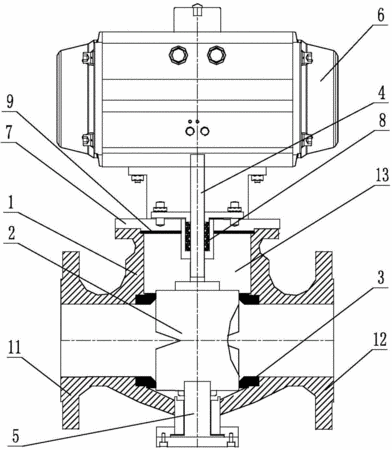

摘要:一種大可調比旋筒調節閥,涉及管道閥門技術領域,圓筒形閥芯的側壁分別設有形狀相同的進口和出口,二者相對且貫通設置,進口和出口均為水滴形,分別包括一條優弧,優弧的兩端逐步限縮形成V型,呈V型的兩條邊均為弧形邊,V型的夾角的平分線與圓筒形閥芯的軸線垂直,且出口和進口的V型的夾角開口相反;閥腔的兩側分別設有與其連通的左接管和右接管,圓筒形閥芯通過安裝孔安裝在閥腔內,圓筒形閥芯連接一根上閥桿,上閥桿伸出安裝孔并連接一個驅動其軸向轉動的驅動裝置。本實用新型易于加工,降低了生產成本,提高了生產效率;由于是滑動摩擦,減小了扭矩,增加了密封面積,提高了密封效果;可調比大,流量控制范圍寬,控制精度高。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201520021474.4
- 申請時間2015年01月13日
- 申請公布號CN204420166U
- 申請公布時間2015年06月24日
- 分類號F16K5/04(2006.01)I;F16K5/08(2006.01)I;F16K27/06(2006.01)I;
