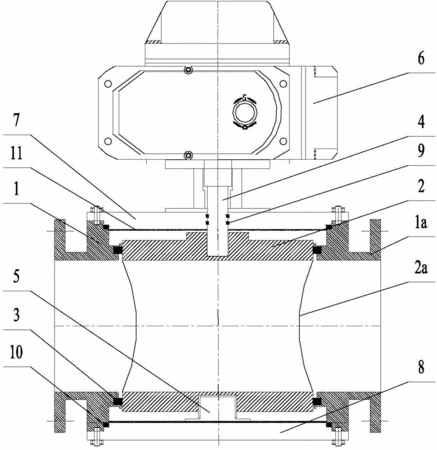

摘要:一種旋筒式三通換向閥,涉及管道閥門技術領域,其包括閥體、驅動裝置、圓筒形閥芯及密封座;所述閥體內設有閥腔,該閥腔分別與三個接管連通,且三個接管呈T型分布;所述圓筒形閥芯縱向插裝在閥腔內,且圓筒形閥芯在與其軸線相垂直的方向設有三個流道孔,所述三個流道孔呈T型分布且交叉處相互連通;所述圓筒形閥芯的頂端連接一根上閥桿,該上閥桿連接驅動其軸向轉動的驅動裝置;所述密封座設有三個,為馬鞍形圓環結構,分別設置于每個接管與圓筒形閥芯的外側壁之間。本實用新型不僅易于加工,生產成本低,而且密封效果好,使用壽命長。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201520022419.7
- 申請時間2015年01月13日
- 申請公布號CN204420200U
- 申請公布時間2015年06月24日
- 分類號F16K11/085(2006.01)I;F16K5/04(2006.01)I;F16K5/18(2006.01)I;
