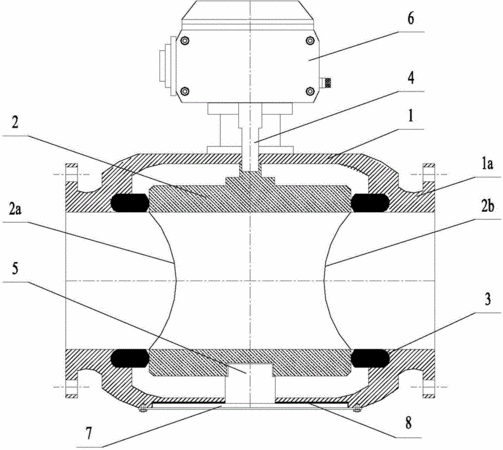

摘要:一種旋筒三通調節閥,涉及管道閥門技術領域。本閥門的閥體內設有閥腔,閥腔分別與三個接管連通,且三個接管呈T型分布;圓筒形閥芯縱向插裝在閥腔內,且圓筒形閥芯在與其軸線相垂直的方向開設有一個進口和兩個出口,進口為扇形孔,兩個出口均為圓孔,三個開口呈T型分布且交叉處相互連通,閥門開啟時,進口連通一接管,兩出口分別連通另外兩接管;圓筒形閥芯的頂端連接一根上閥桿,該上閥桿連接驅動其軸向轉動的驅動裝置;密封座設有三個,為馬鞍形圓環結構,分別設置于每個接管與圓筒形閥芯的外側壁之間。本實用新型不但易于加工、密封性好,體積小,重量輕,管道可以水平設置而且兼具三通換向及流量精確控制功能,實用性強。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN201520021498.X
- 申請時間2015年01月13日
- 申請公布號CN204493799U
- 申請公布時間2015年07月22日
- 分類號F16K11/085(2006.01)I;F16K27/08(2006.01)I;
