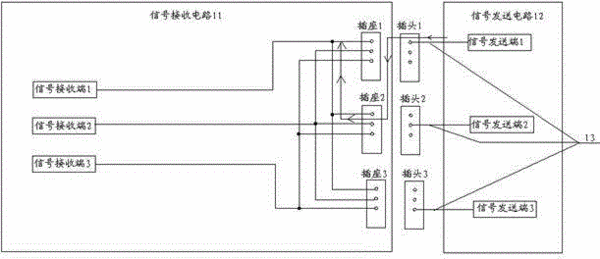

摘要：本實用新型提供了一種多組插座與插頭防誤插裝置和多組插座防誤插電路，解決現有技術中多組插座和插頭插接時存在誤插的技術問題。裝置包括信號發送電路和信號接收電路，信號接收電路包括Ｎ個插座和Ｎ路信號接收端，信號發送電路包括Ｎ路信號發送端；Ｎ路信號發送端分別連接一路第一連接線，每路第一連接線連接一插頭；每個插座為N芯，每個插座的第M芯彼此連接；第Ｍ個插座的第Ｍ芯連接信號接收電路的第Ｍ個信號接收端；每個插頭也為Ｎ芯，第Ｍ路第一連接線連接與其連接的插頭的第Ｍ芯。通過本裝置，即使將第M個插頭插接在第M個插座以外的插座中，也能實現將第Ｍ路信號發送端發送的信號傳送給第Ｍ路信號接收端，由此實現了防誤插的技術效果。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人吳學全;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201420755247.X
- 申請時間2014年12月05日
- 申請公布號CN204216340U
- 申請公布時間2015年03月18日
- 分類號H01R13/66(2006.01)I;H01R13/64(2006.01)I;
